Babdwidth = 차선 (속도랑 착각 X)
Ethernet = 10Mbps
FE = 100Mbps
Gi = 1000Mbps = 1Gbps
Ten = 10000Mbps = 10Gbps
--> 100(FE) 일 때 이론상 전달량은 12.5M | L2 | L3 | L4 | DATA | 캡슐화 때문에 실제로 얼마 못 줌
Switch Basic Config - 초기설정(대화형(Dialog) CLI, 수동 설정): 장비이름(hostname), 장비 패스워드, 원격접속 설정
Step 1. Enter Privileged EXEC mode and Set a Hostname the Switch
Step 2. Assign a Password to the Switch - 현재 running-config에서 됬기 때문에 저장해서 startup-config 올림★

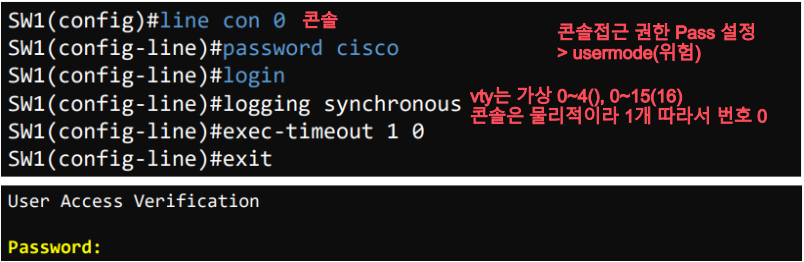

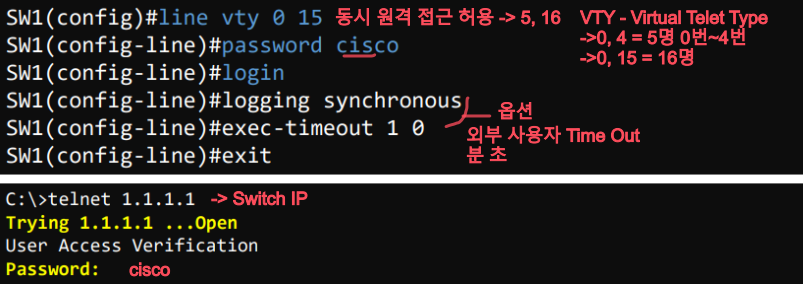

Step 3. Configure Telnet and Console Access Passwords
-> console은 통신장치 X, 스위치의 입출력 보조 장치 ★
logging synchronous 로그에 입력하던 명령어 안 덮어지게 하는 설정

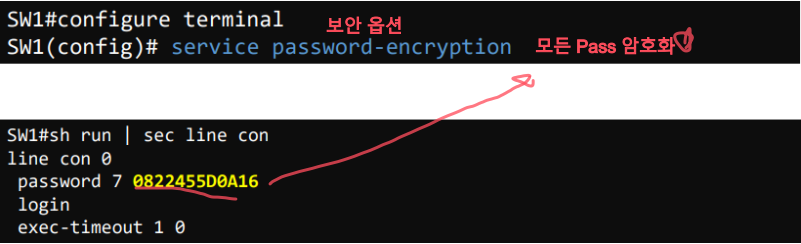

Step 4. Encrypt Passwords

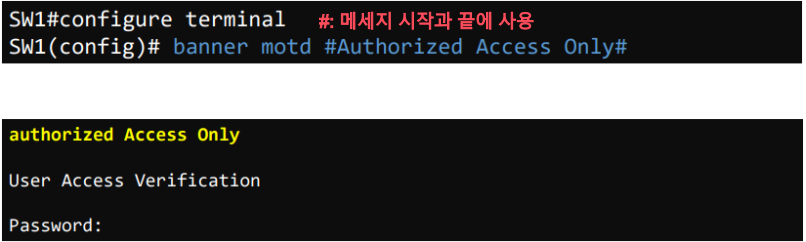

Step 5. Banner Messages

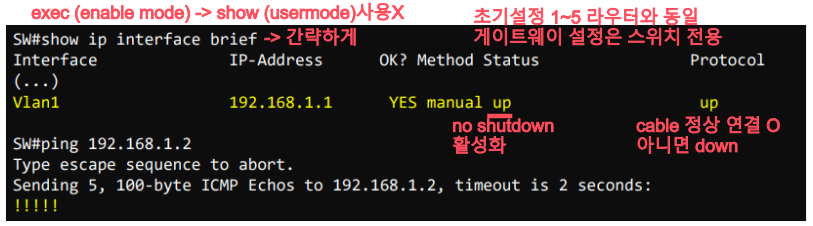

Step 6. Management IP 설정 -> 장비를 관리하기 위한 IP
스위치 인터페이스에 IP 주소 할당 X
==> VLAN을 통해 논리적인 인터페이스에 IP 주소 할당
Option. 명령어 DNS확인 중지 - 편의 설정

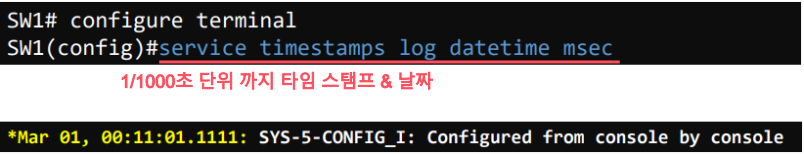

Option. Logging 시간 표시
Option. 장비 정보 확인 - 장비운영: 장비 os 버전/uptime/serial number -> 관리용도

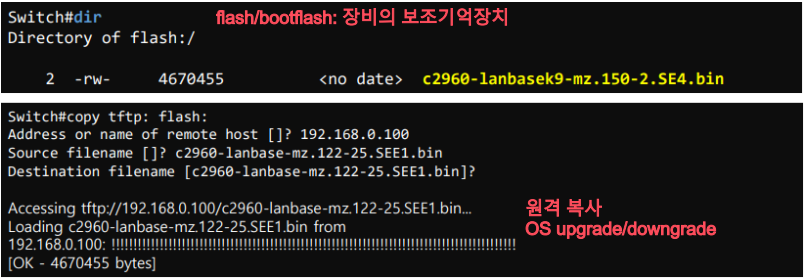

Option. 부팅 이미지 변경 (upgrade/downgrade)
copy tftp: flash: tftp => 스위치 파일 받기 | copy flash: tftp: => 서버로 백업
sw1# 상태에서 아래 명령어 사용
show interface status /인터페이스 상태 확인
show ip interface brief /인터페이스 상태 / IP 확인
show interface fa x/x /x/x 인터페이스에 대한 상세 정보
show running-config /현재 장비의 running-config 확인
show startup-config /현재 장비의 startup-config 확인
copy running-config startup-config (= copy run start)
write memory (= wr) /저장 (run → startup)

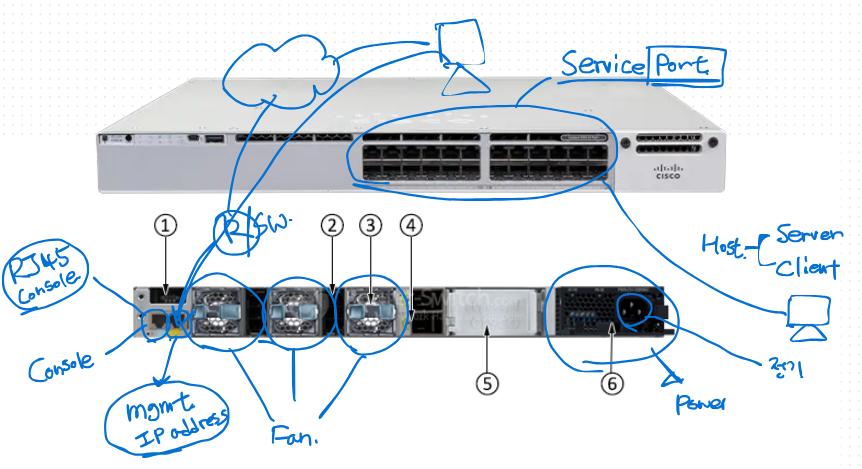

Switch
- L2 장비 , Layer2 장비 ⇒ MAC address 통신
- Layer2 헤더 학습(지능형) , 프레임 처리
- catalyst 2xxx = 순수 L2 장비
- catalyst 3xxx = L2/L3 장비 (Multilayer-Switch) , L3스위치
- catalyst 9xxx = 최신 주력 상품 = 9K = L2/L3
- 재부팅
- 새로 지정된 이미지로 부팅
➕ 한번에 너무 많은 버전 건너뛰면 안됨 (release note 확인)
syslog 서버 설정 ==> ? 을 이용해 장비에 맞는 명령어 입력 확인★
- (config)# logging server [서버ip] ==> logging ? ==> logging [서버 ip]
- (config)# logging trap [loglevel] ==> logging ? == looging trap ?
